Contoh Rangkaian Elektronika ( Rangkaian Rain Alarm )

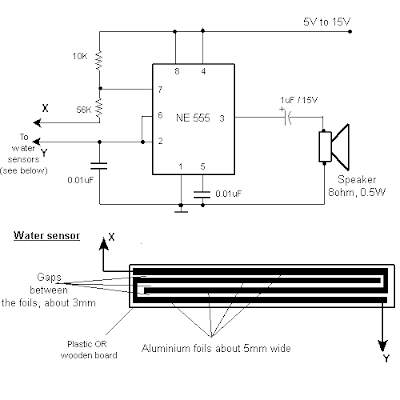

Rangkaian rain alarm ini sangat berguna jika pada musim hujan, sesuai dengan namanya yaitu rain alarm yang dalam bahasa indonesia adalah alarm hujan, fungsi dari rangkaian rain alarm ini adalah untuk mengingatkan kita jika terjadi hujan. Cara kerja dan gambar rangkaian rain alarm bisa dilihat disini :




IC NE 555 berfungsi untuk memberikan nada 1 Khz melalui speaker jika sensornya terkena air hujan. Gambar sensor air dapat dilihat di gambar, tempatkan sensor pada sudut 30-45 derajat dari tanah.
